SiC As-Cut Wafer


碳化硅切割片

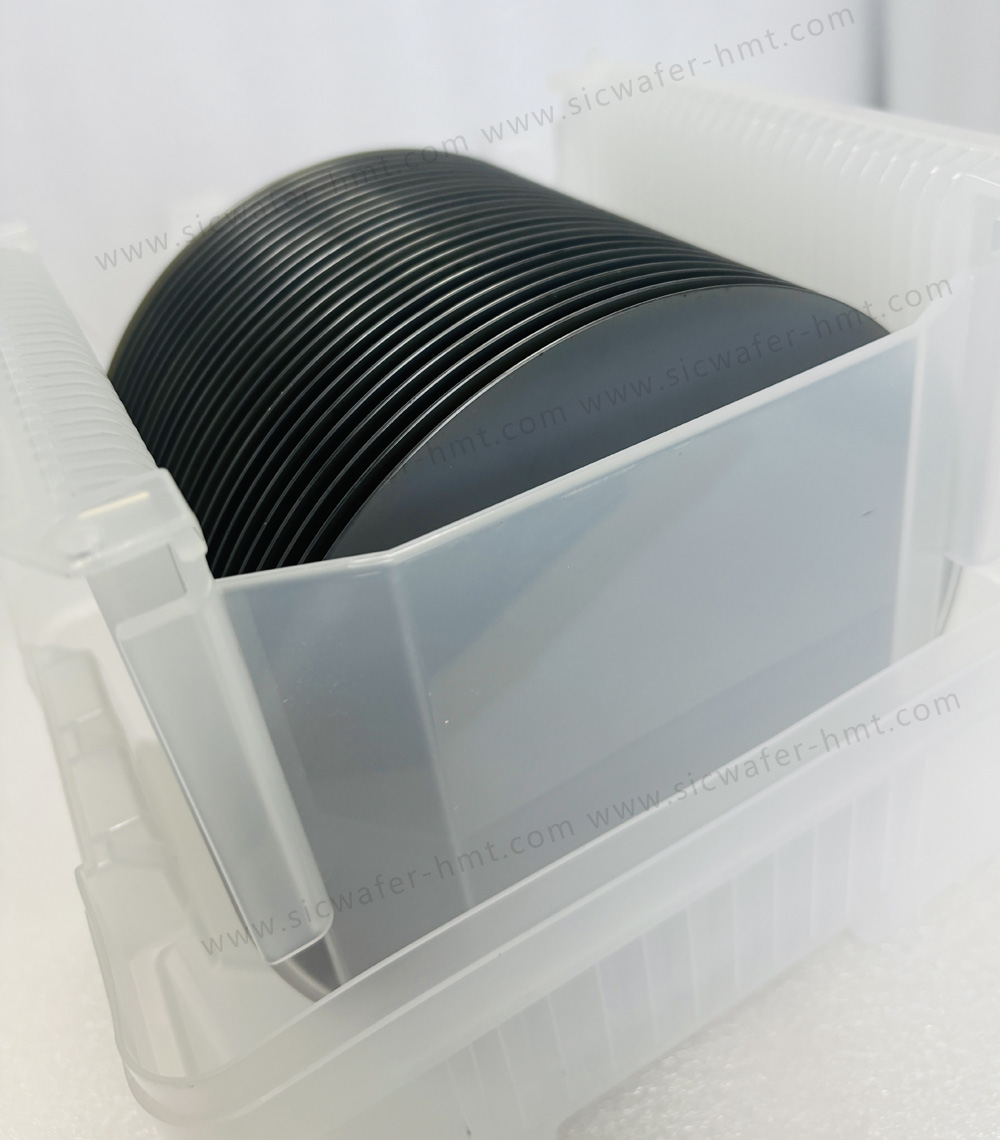

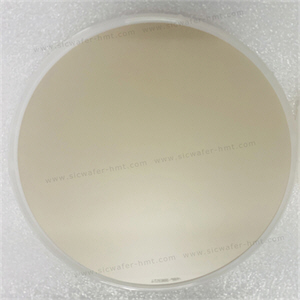

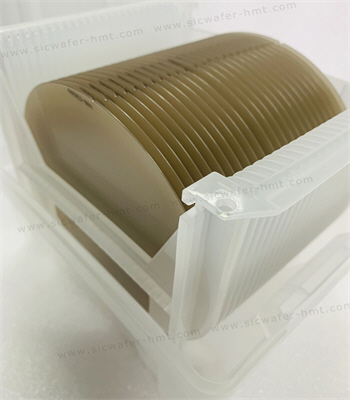

作为碳化硅晶锭厂家,恒迈瑞公司也为国内外客户供应高品质SiC碳化硅切割晶片,导电型碳化硅切割片厚度440um左右,半绝缘型As-cut切割片厚度600um左右,广泛应用于碳化硅材料后道电镀磨料砂轮研磨,金属结合剂砂轮抛光,金刚石倒角砂轮-等碳化硅切割片研磨,抛光,倒角工艺的加工测试用。
Product Description:

作为碳化硅晶锭厂家,恒迈瑞公司也为国内外客户供应高品质SiC碳化硅切割晶片,导电型碳化硅切割片厚度440um左右,半绝缘型As-cut切割片厚度600um左右,广泛应用于碳化硅材料后道电镀磨料砂轮研磨,金属结合剂砂轮抛光,金刚石倒角砂轮-等碳化硅切割片研磨,抛光,倒角工艺的加工测试用。4英寸及6英寸碳化硅切割片均可稳定发货,欢迎有需求的客户来电询价。

碳化硅(4H-SiC)碳化硅晶片加工是制备高品质衬底晶圆的关键工艺,衬底晶圆的表面质量直 接影响外延薄膜以及后续器件的性能。提高4H-SiC碳化硅衬底晶圆表面质量的关键是去除晶片 加工表面损伤层。在4H-SiC晶片加工过程中,影响晶片表面质量的工序主要包括线切割、磨削、研磨和抛光。线切片的面型参数和损伤层深度直接影响整体的加工过程,提高线切片的加工质量,将显著降低后续工序的加工量。磨削和研磨可以有效去除线切损伤层,提高 晶片平整度,在整个加工过程中具有重要作用,合理的组合工艺可以大量节省后续抛光时间。抛光是晶片加工工序后道关键环节,可以去除研磨产生的微划痕以及晶片表面的微凸峰,进一步提高晶片平整度,降低表面粗糙 度,保证衬底晶圆的表面质量以满足外延要求。



碳化硅(silicon carbide, SiC)作为第三代半导体材料,具有自己独特的性能。SiC的禁带宽度较大,同 时具有热导率高、饱和电子漂移速率高、抗辐射性能强、热稳定性和化学稳定性好等优良特性,在高 温、高频、高功率电力电子器件和射频器件中拥有独特的应用优势,从而在轨道交通、新能源汽车、高 压电网、5G通信、航空航天,以及国防军事等领域具有广阔的应用前景。作为半导体材料领域的研究 热点,科研人员从SiC晶体的生长工艺、生长设备、掺杂机理、原料及衬底外延技术等各个方面进行了全 面研究,使SiC科研领域呈现出百花齐放的态势。
